Dans les systèmes de plomberie résidentiels modernes, l’accès rapide à l’eau chaude est essentiel pour le confort des occupants. Cependant, dans plusieurs bâtiments, la distance entre le chauffe-eau et les points d’utilisation entraîne un délai important avant que l’eau chaude n’arrive au robinet.
Ce phénomène est particulièrement fréquent dans :
- les maisons de grande superficie
- les bâtiments à plusieurs étages
- les installations où l’eau chaude parcourt de longues distances dans la tuyauterie
Pour améliorer le confort tout en réduisant le gaspillage d’eau, les systèmes de recirculation d’eau chaude constituent une solution efficace.

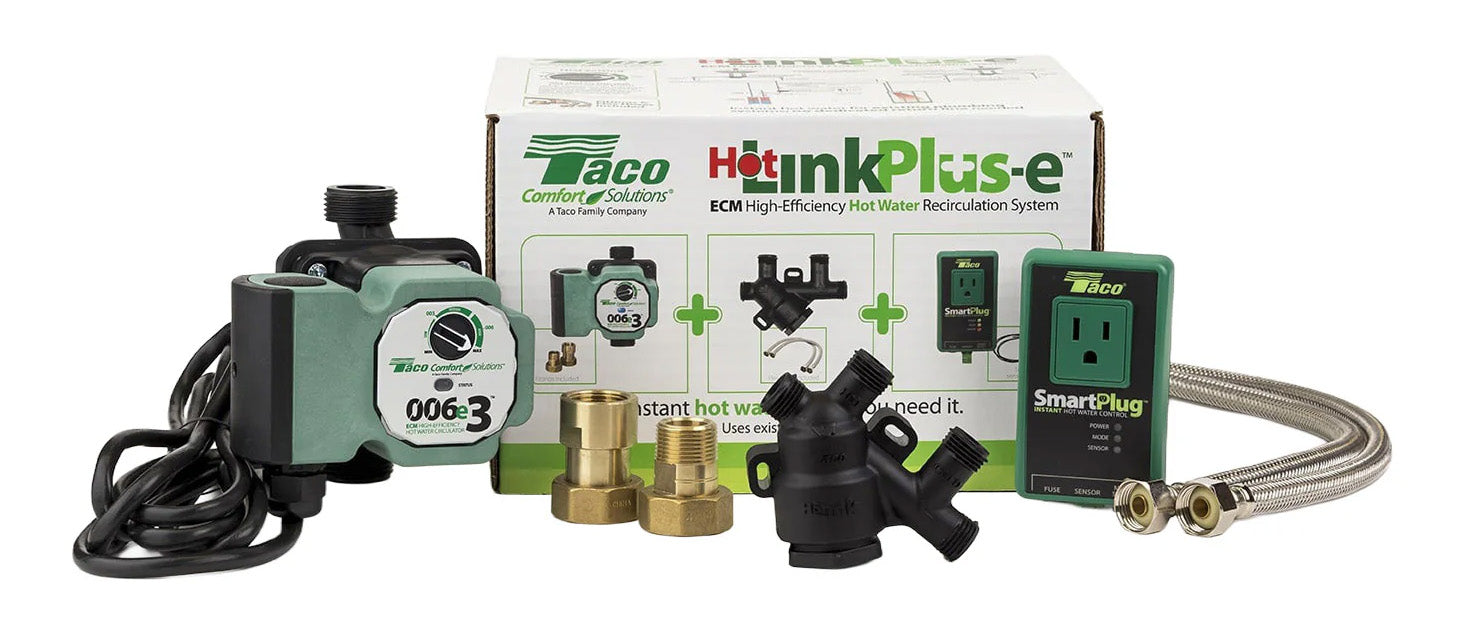

Par exemple, le système Hot-LinkPlus-e, de la compagnie Taco, qui combine la pompe de recirculation pour eau chaude domestique 006e3, la prise pour contrôle d'eau chaude instantannée SmartPlug et la valve de recirculation Hot-Link, offre une approche moderne et écoénergétique pour solutionner le problème entraînant un long délai avant l’obtention de l’eau chaude aux robinets ou à la douche. Il assure une recirculation rapide et intelligente de l’eau chaude et ce, sans travaux de rénovation majeur.
Pourquoi installer un système de recirculation d’eau chaude ?
Dans une maison ou un bâtiment, l’eau chaude doit souvent parcourir plusieurs mètres de tuyauterie avant d’arriver au robinet. Cela crée plusieurs problèmes :
Problèmes fréquents
- Attente d’eau chaude : il peut parfois falloir 30 à 60 secondes pour obtenir de l’eau chaude.
- Gaspillage d’eau potable : plusieurs litres d’eau peuvent être perdus pendant l’attente.
- Inconfort pour les utilisateurs : les occupants doivent attendre chaque fois qu’ils ouvrent un robinet.
Solution
Un système de recirculation qui maintient l’eau chaude en mouvement dans la tuyauterie, assure une disponibilité presque instantanée.
Présentation de la pompe Taco 006e3
La 006e3 est une pompe de recirculation à haute efficacité énergétique, conçue pour :
- les systèmes d’eau chaude domestique
- les applications hydroniques
Elle utilise un moteur ECM (Electronically Commutated Motor), beaucoup plus efficace que les moteurs traditionnels.
Caractéristiques principales
Débit maximal : ~11 GPM
Hauteur maximale : 13 pieds
Alimentation : 120 V
Puissance maximale : ~44 W
Raccordement : 3⁄4′′
Type de moteur : ECM haute efficacité
Matériaux internes
Arbre en céramique : résistance à l’usure
Roulements en carbone : réduction des frottements
Turbine en composite : résistante à la corrosion
Joints EPDM : adaptés aux applications d’eau potable
Cette conception assure fiabilité et longévité dans les systèmes de plomberie domestiques.
Les avantages de la technologie ECM
Le moteur ECM constitue l’un des principaux avantages de la pompe 006e3.
Bénéfices
- Consommation électrique réduite : jusqu’à 50–80 % moins d’énergie que les pompes traditionnelles
- Fonctionnement silencieux : moins de vibrations et de bruit
- Meilleure efficacité du système : performance plus stable et efficace
Dans le contexte actuel où l’efficacité énergétique est une priorité, ces caractéristiques représentent un avantage important.
SmartPlug : Gestion intelligente de la recirculation
Limites des systèmes traditionnels
Dans les systèmes de recirculation classiques, les pompes fonctionnent souvent en continu ou selon une minuterie fixe, ce qui peut entraîner une consommation énergétique inutile.
Optimisation avec SmartPlug
Le contrôleur SmartPlug de Taco a été conçu pour optimiser le fonctionnement du système en évitant la circulation de l'eau chaude en continue.
Analyse intelligente des habitudes
Grâce à une sonde de température et à un algorithme d’apprentissage, le SmartPlug observe les habitudes d’utilisation de l’eau chaude dans le bâtiment.
Période d’apprentissage
Pendant 7 jours, le système analyse les moments où l’eau chaude est utilisée. Après cette période, la pompe s’active uniquement lorsque la demande est probable, évitant des cycles inutiles.
Avantages
- Fourniture d’eau chaude rapide
- Économie d’énergie
- Équilibre optimal entre confort et efficacité énergétique
Les 4 modes de fonctionnement du SmartPlug
Mode Smart
Le mode intelligent principal :
- Fonctionne selon les habitudes réelles d’utilisation
- Active la pompe uniquement lorsque nécessaire
Mode Pulse
- Fonctionnement par cycles intermittents :
- 5 minutes marche
- 10 minutes arrêt
- Maintient l’eau chaude dans les conduites sans fonctionnement continu
Mode Vacation
- Si aucune utilisation d’eau chaude n’est détectée pendant 36 heures, le système s’arrête automatiquement
- Évite la consommation d’énergie lorsque les occupants sont absents
Fonction Exercise
- Pour éviter que la pompe se bloque pendant les longues périodes d’inactivité
- Démarrage automatique 10 secondes par semaine
- Protège le rotor et prolonge la durée de vie de la pompe
Applications typiques
Résidentiel
- Maisons unifamiliales
- Maisons de grande superficie
- Projets de rénovation
Multi-logements
- Condos
- Immeubles résidentiels
- Logements locatifs
Fonctionnement et installation du système de recirculation d'eau chaude Taco Hot-LinkPlus-e
Le système Hot-LinkPlus-e s’installe facilement sans modifier votre plomberie existante.
La valve Hot-Link est placée sous le robinet le plus éloigné du chauffe-eau. Elle permet de créer une boucle de recirculation en utilisant la conduite d’eau froide.
Lorsque l’eau chaude dans les tuyaux refroidit, la valve s’ouvre automatiquement et redirige cette eau vers le chauffe-eau à travers la conduite d’eau froide. Une fois que l’eau atteint la bonne température, la valve se ferme.
Ce processus permet de maintenir l’eau chaude disponible dans les tuyaux, sans avoir besoin d’une boucle de recirculation dédiée.
L'ouverture et la fermeture de la valve se faisant grâce à un disque thermique qui se déforme en fonction de la température de l'eau, aucune alimentation électrique n'est requise aux points d'eau.
Les avantages
- Eau chaude disponible rapidement au robinet
- Réduction importante du gaspillage d’eau
- Installation simple, sans travaux majeurs
- Compatible avec la plupart des installations existantes
- Améliore le confort au quotidien
- Très peu coûteux à faire fonctionner (ex: 4 heures de fonctionnement par jour x 44W à 0,10$ le kWh = environ 0,02$ par jour)
Conclusion
Les systèmes de recirculation d’eau chaude jouent un rôle clé dans l’amélioration du confort et de l’efficacité des installations.
Grâce au système système Hot-LinkPlus-e de Taco, il est possible d’obtenir
- Un confort immédiat pour les occupants
- Une réduction de la consommation d’énergie et du gaspillage d’eau
- Une polyvalence pour des applications résidentielles et multi-logements
